Gedetailleerde informatie |
|||
| Markeren: | Graafwerktuig Swing Gearbox,Swing reduction gear,Swing Drive versnellingsbak |
||
|---|---|---|---|
Productomschrijving
PARAMETERS VAN HET PRODUCT

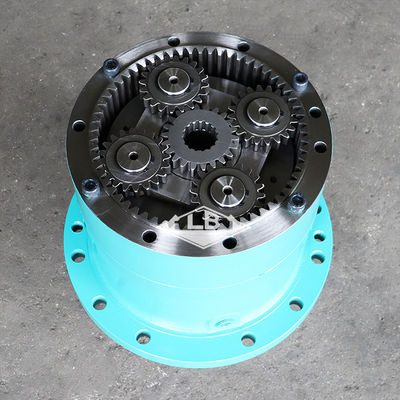

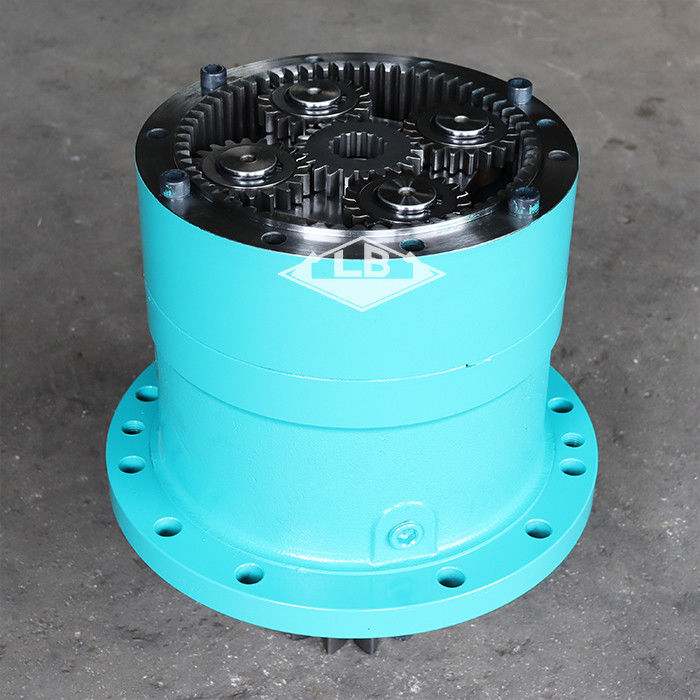

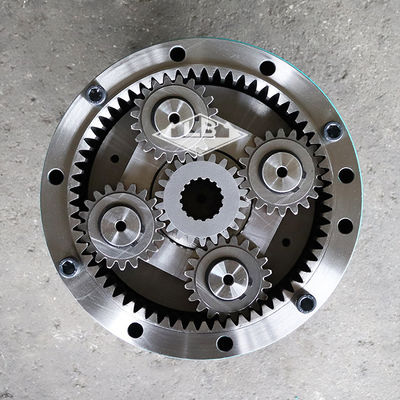

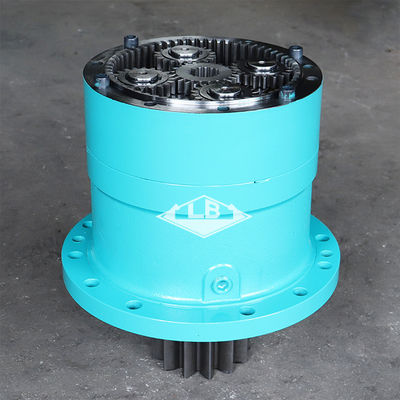

| Partiestenaam | SK200-3 swingversnellingsbak | |||||
| Vervaardiging | Solliciteer bij Kobelco EXKAVATOR. | |||||
| Deel nr. | 24100J11091F2 24100J11091F3 | |||||
| NO.1 Zonne-aangedreven spline-tanden | 16 splines | |||||
| Schommelwielwalstanden | 13T | |||||
| Voorwaarde van het item | Nieuw | |||||
| Logo's | LB | |||||
| Bruto gewicht | - Dat is... | |||||
| MOQ | 1 pc | |||||
Productbeschrijving
Onderdelen van de groep (SK200) - MARK III EXCAVATOR SN YN07922 (1/91-12/99):
| Positie. | Deel nr. | Qty | Naam van de onderdelen | Opmerkingen |
|---|---|---|---|---|
| . . | 24100J11091F2 | De volgende Eegorieën: | Hydraulische motor | KoBSWING YQ01101, Reeks: -YQ01458 Vervangen door onderdeelnummer: 24100J11091F10 |
| 5. | R25P0047D8 | De volgende Eegorieën: | Lagers | KoBROLLER |
| . . | 24100J11091F3 | De volgende Eegorieën: | Motor ASSY, SWING, Start serie: YQ01458- | Motor ASSY, SWING, Start serie: YQ01458- |
| 6. | 25Z494D11 | De volgende Eegorieën: | Lagers | KoB |
| 9. | 2410T340 | De volgende Eegorieën: | ROLLERWAGEL | KoB |
| 10. | 2401N468 | De volgende Eegorieën: | RING GEAR | KoB |
| 11. | 2401P1276 | De volgende Eegorieën: | Zonne-aandrijving | KoB |
| 12. | 2401P1277 | De volgende Eegorieën: | PINION | KoB |
| 13. | 2401P1279 | De volgende Eegorieën: | KIT | KoBRY Vervangen door deelnummer: 24001T71F2 |
| 15. | ZS23C08030 | [17] | Schroef, Hex Socket Head, M8 x 30 mm | KoBM08x1.25x30mm Vervangen door onderdeelnummer: ZS28C08030 |
| 18. | 2418P20198D3 | De volgende Eegorieën: | SPACER | KoB(4.0) |
| 19. | 2401P1278 | De volgende Eegorieën: | Zonne-aandrijving | KoBVervangen door deelnummer: 2401P1434 |
| 20. | ZR16X04500 | De volgende Eegorieën: | RING | KoBBehoud -- ID 45 x OD 58 x Th 1,8 mm |
| 23. | 2425T383 | [70] | Verwijderingsknop | Verwijderingsknop |
| 24. | 2425T384 | [140] | Naaldlagers | KoB |
| 25. | ZR16X08500 | De volgende Eegorieën: | Vergrendelingsring | KoB |
| 26. | ZS83C20020 | De volgende Eegorieën: | Schroef | KoBSet -- M20x2.50x20mm |
| 28. | 2420T6698D3 | De volgende Eegorieën: | RIGID TUBE | KoB |
| 29. | ZG31U12000 | De volgende Eegorieën: | Ellebogen | KoB90° |
| 30. | ZE82T12000 | De volgende Eegorieën: | PLOG | KoB3/4" PT |
| 33. | ZS23C14140 | [20] | Schroef, Hex Socket Head, M14 x 140 mm | KoBM14x2.0x140 mm |
| 34. | ZR16X04000 | De volgende Eegorieën: | RING | KoBBehoud -- ID 37 x OD 40 x Th 1,8 mm |
| 37. | 2410N519 | De volgende Eegorieën: | Finger assy. | KoB |
| 38. | 2418P22798 | De volgende Eegorieën: | Sleeve, seriebereik: YN06501--YN06503 | |
| 39. | ZD11P09500 | De volgende Eegorieën: | O-RING | KoBID 94,6 ± 0,81 x OD 105 mm |
| 40. | 2418R259 | De volgende Eegorieën: | OIL SEAL | KoB |
| . . | 2418P23538 | De volgende Eegorieën: | Slangen | KoB, Startreeks: YQ01101- |
| 41. | 2418R2D60 | De volgende Eegorieën: | SNAP RING | KoBSNAP |
| 43. | 2418T20987 | De volgende Eegorieën: | Plaat | KoB |
| 42. | 2418T20985 | De volgende Eegorieën: | Plaat YN06501-, Reeksreeks: -YN06503 | |
| 44. | 2418T20986 | De volgende Eegorieën: | Plaat | KoB |
| 45. | 2418P22799 | De volgende Eegorieën: | BESLUTTING | KoB |
| 42. | 2418T21667 | De volgende Eegorieën: | Plaat | KoB, Startreeks: YQ01101- |
| 46. | 2418T20988 | De volgende Eegorieën: | SPACER | KoB(4.0) |
| 47. | 2414J2298 | De volgende Eegorieën: | Huizen | KoB |
| 48. | 2418T20989 | De volgende Eegorieën: | SPACER | KoB |
| 49. | 2413J381 | De volgende Eegorieën: | DIFF, SPIDER | KoB |
| 50. | ZP26D08025 | De volgende Eegorieën: | PIN-code | KoBRol -- OD 08 x 25 mm lang |
| 51. | 2418T20963 | De volgende Eegorieën: | DROGWASER | KoBVervangen door deelnummer: 2418T25314 |
| 52. | 2413N462F1 | De volgende Eegorieën: | Spinnekop | KoB |
| 53. | 2418T20962 | De volgende Eegorieën: | DROGWASER | KoB |
| 54. | 2418T19775D3 | De volgende Eegorieën: | DROGWASER | KoB |
| 55-1. | 2436U1431F2 | De volgende Eegorieën: | Valve, controle | Valve, controle |
| 55. | 2441U819F1 | De volgende Eegorieën: | Motor Swing, seriebereik: YQ01101-YQ01458 | Motor Swing, seriebereik: YQ01101-YQ01458 |
| 55-2. | 2441U804F1 | De volgende Eegorieën: | Hydraulische motor | KoB |
| 55-3. | 2436U1283F1 | De volgende Eegorieën: | VALVE PRESSURE RELEE | KoB |
| 55-4. | 2420T4473D1 | De volgende Eegorieën: | Schroef | KoBBOLT |
| 55-5. | ZD12G03500 | De volgende Eegorieën: | O-RING,34.40mm ID x 40.60mm OD x 3.10mm | KoBID 34,40 ± 0,33 x OD 40 mm |
| 56. | 2441U819F2 | De volgende Eegorieën: | Hydraulische motor | KoBMOTOR, SWING, Start Serie: YQ01458- Vervangen door onderdeelnummer: 2441U819F3 |
| 56-2. | 2441U804F1 | De volgende Eegorieën: | Hydraulische motor | KoB |
| 56-3. | 2436U1283F1 | De volgende Eegorieën: | VALVE PRESSURE RELEE | KoB |
| 56-6. | 2436U1431F4 | De volgende Eegorieën: | Controleventiel | KoBVALVE, CONTROL Vervangen door onderdeelnummer: 2436U1431F6 |
| . . | 24100J13639F1 | De volgende Eegorieën: | Hydraulische motor | KoBConclusies van referentie 5,6,9 tot en met 13,15,18,19 tot en met 23,26,30,33,34,37 TO 54 Vervangen door deelnummer: 24100J13639F4 |
| . . | 24025T2F1 | [19] | KIT SERVICE CONSISTS van referentie nr. 23 | |
| . . | 24025T2F2 | [18] | Dienstenkit | KoBKIT SERVICE CONSISTS van referentie nr. 24 |
| 60. | 2418T23087 | De volgende Eegorieën: | SPACER | |
| 61. | 2418T5028 | De volgende Eegorieën: | Plaatbedekking | Plaatbedekking |
